本手冊僅供專業安裝人員使用不得作為用戶使用手冊

嚴禁非專業人員安裝！安裝前請仔細閱讀本手冊

一.產品概述

  感謝您選購大泰后橋總成，為了讓您輕松使用本產品，用戶使用本系列后橋總成前，請您詳細閱讀本說明書，以便充分了解后橋安裝及使用說明。本手冊主要介紹了大泰后橋功能特點，安裝使用方法，日常維護注意事項等。用戶在安裝使用過程中遇到任何問題請聯系我們。

大泰后橋具有安全·高效·穩定·低噪音及安裝方便等特點。產品廣泛適用于電動載重三輪車，電動載客車，電動環衛車，低速汽車，電動觀光車，電動叉車，電動清掃車，電動礦車等車輛。

二.產品分類

1.普通差速后橋

2.變檔后橋

3.分體后橋

4.全自動變檔后橋

5.叉車后橋

6.四檔變速后橋

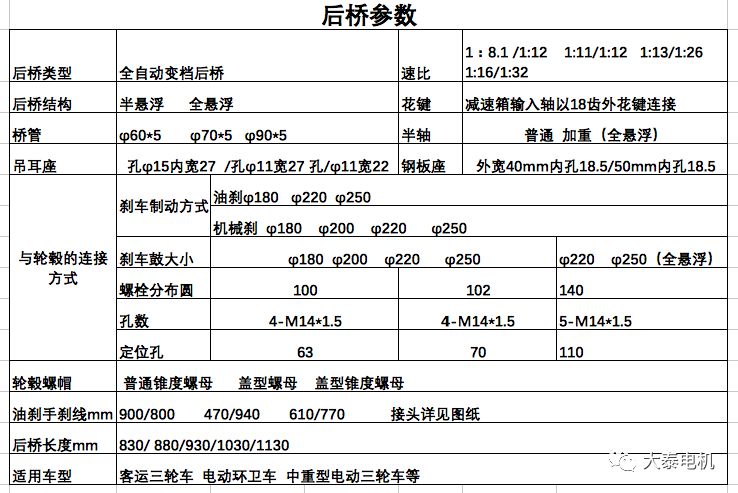

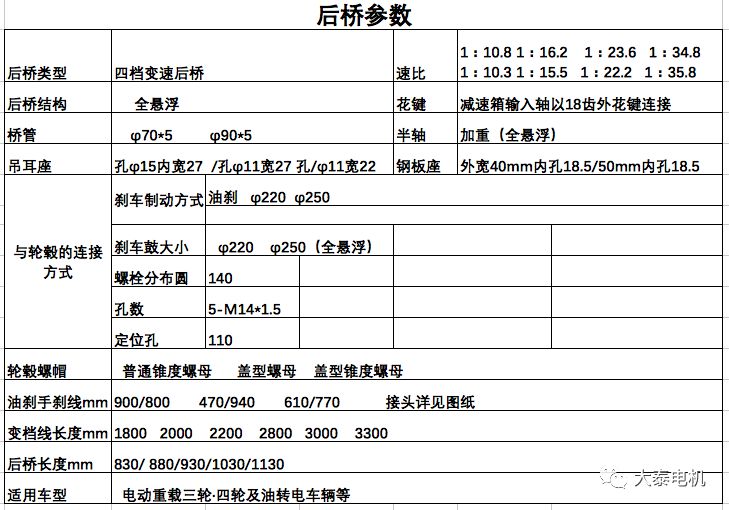

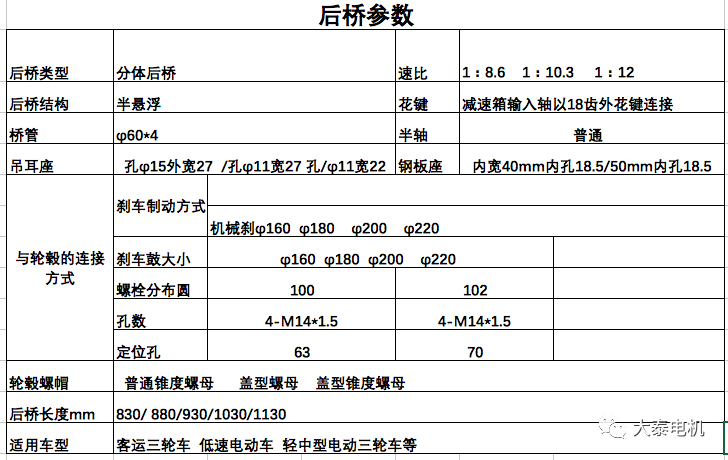

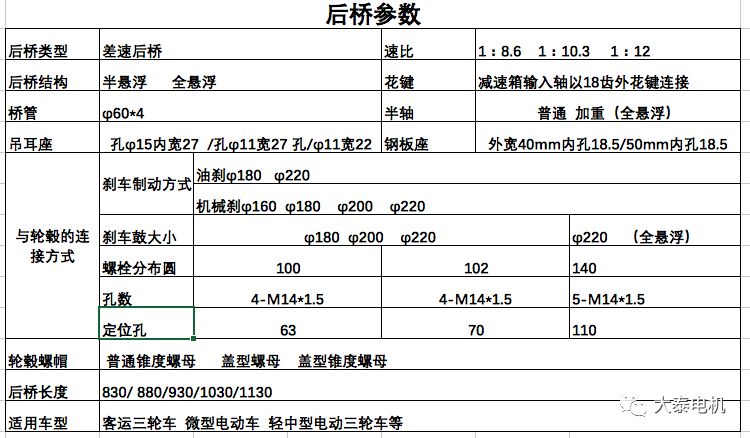

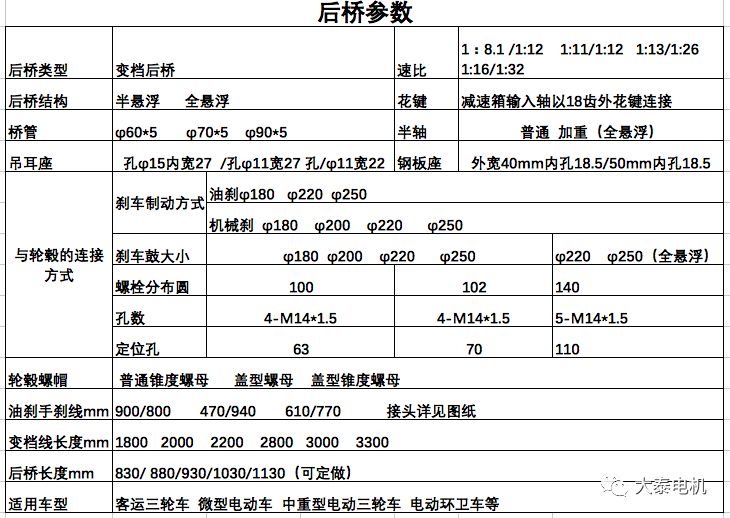

三.產品圖片及參數

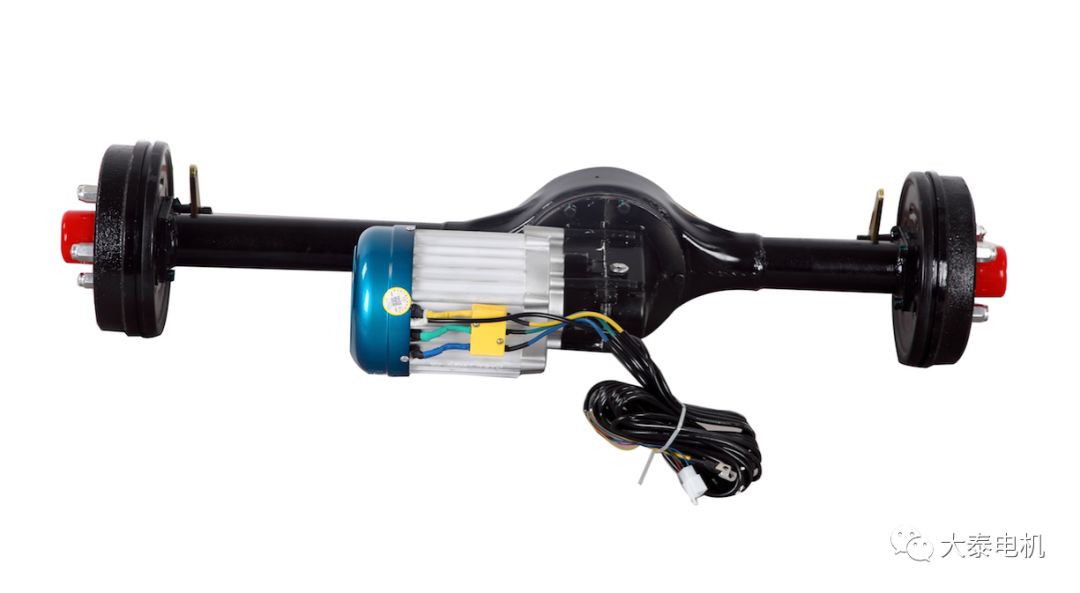

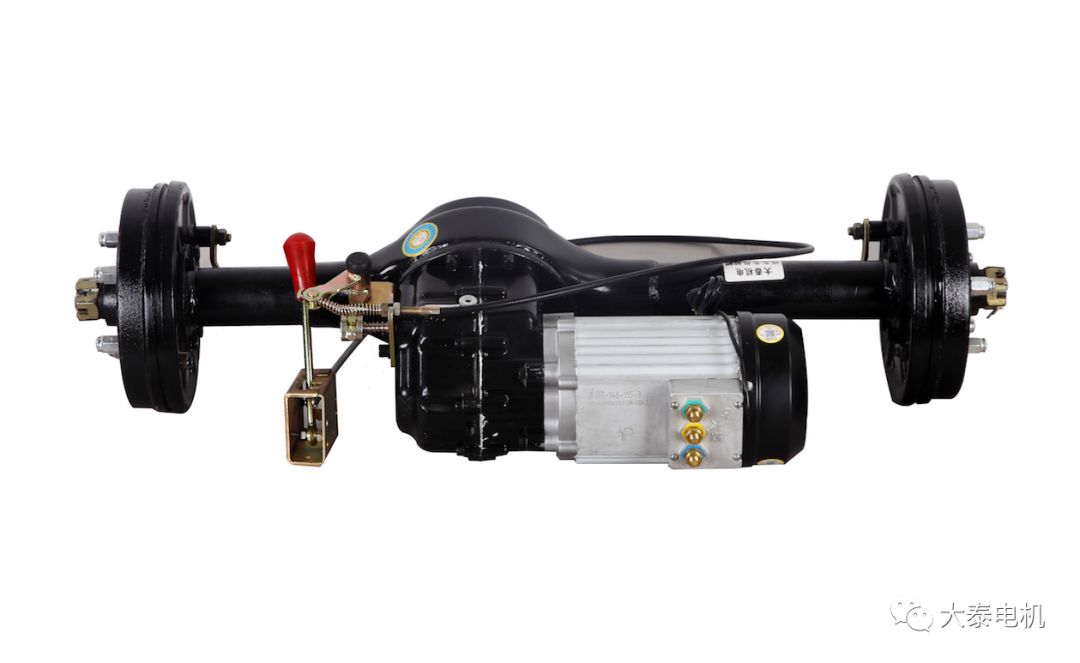

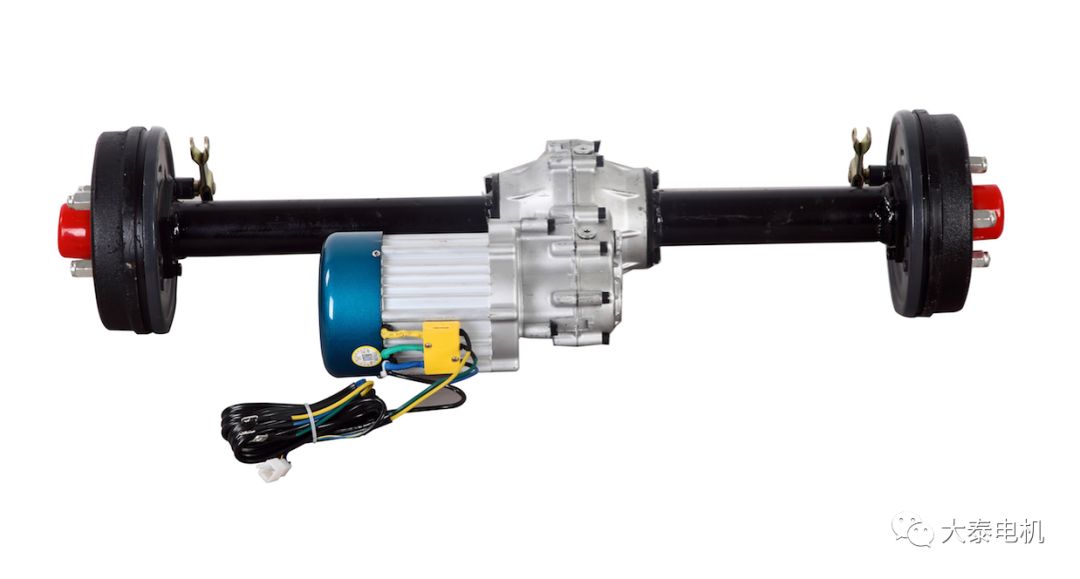

1.差速后橋

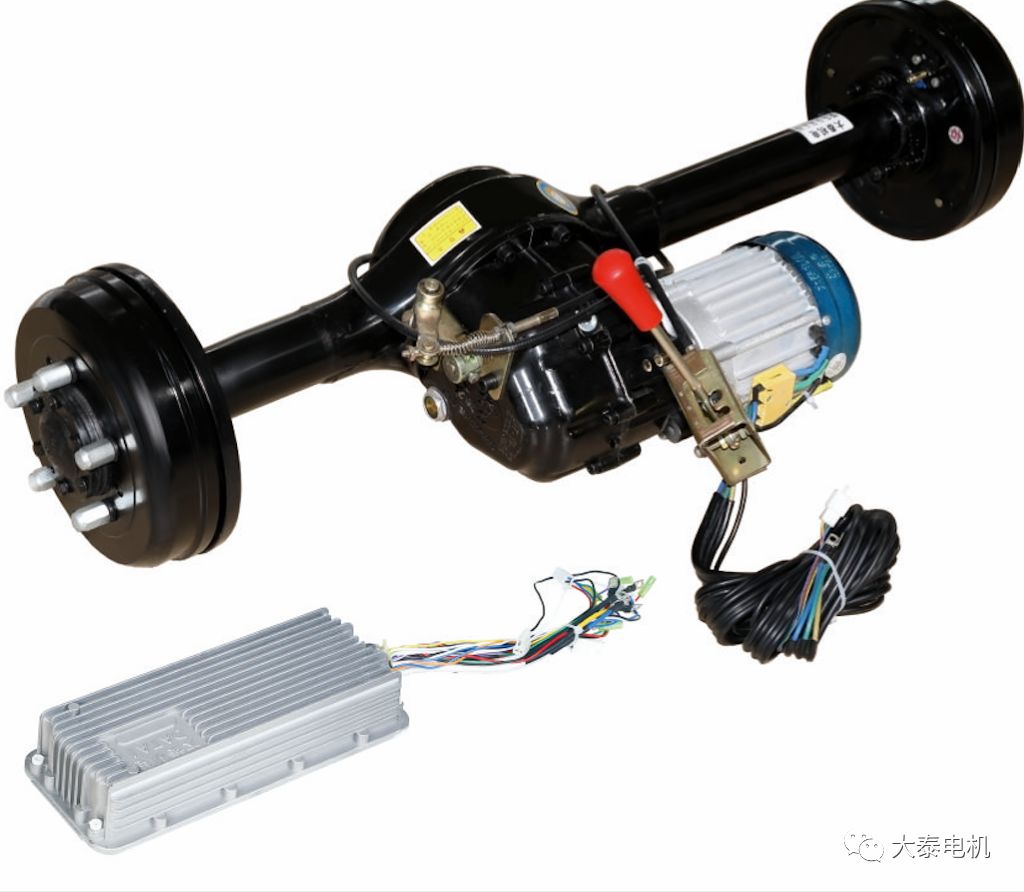

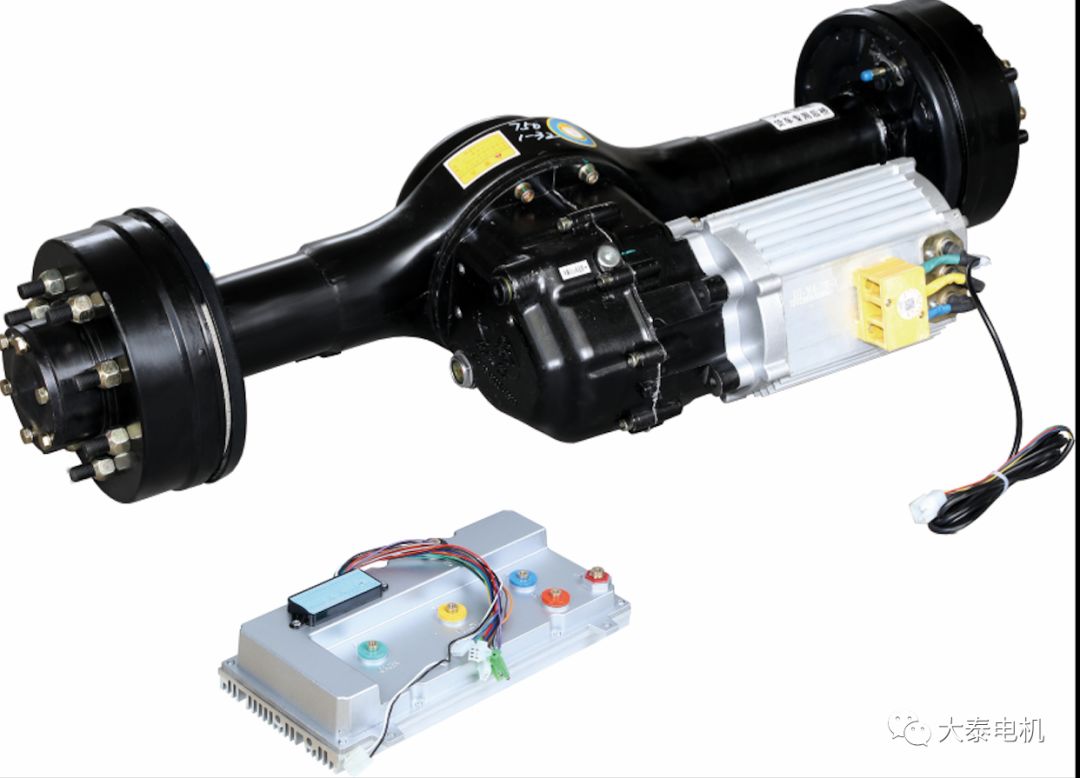

2.變檔后橋

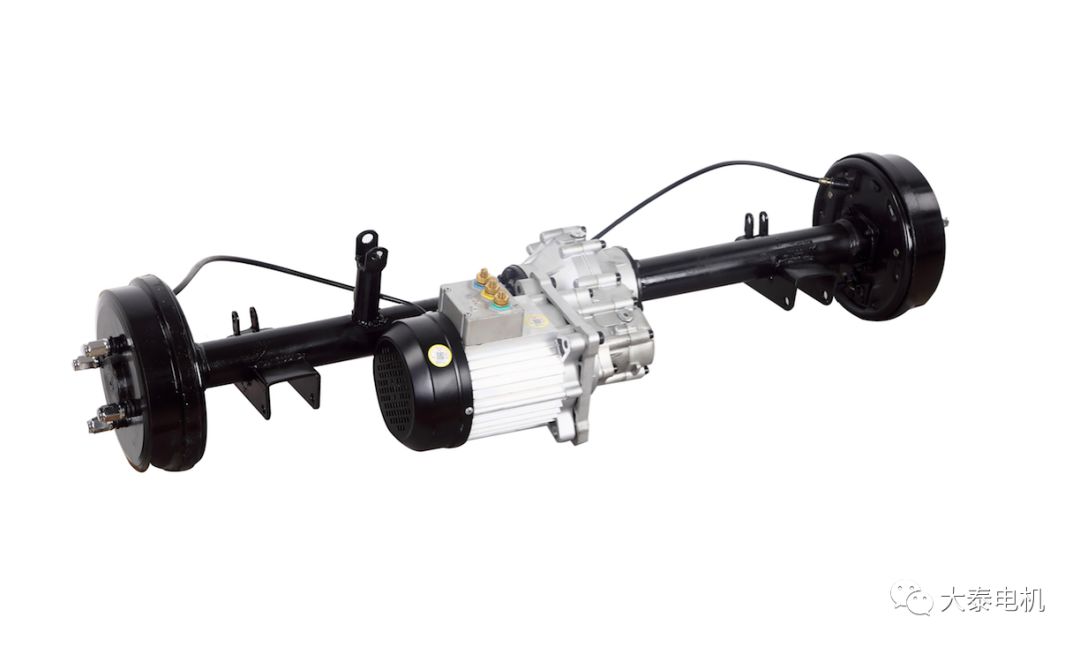

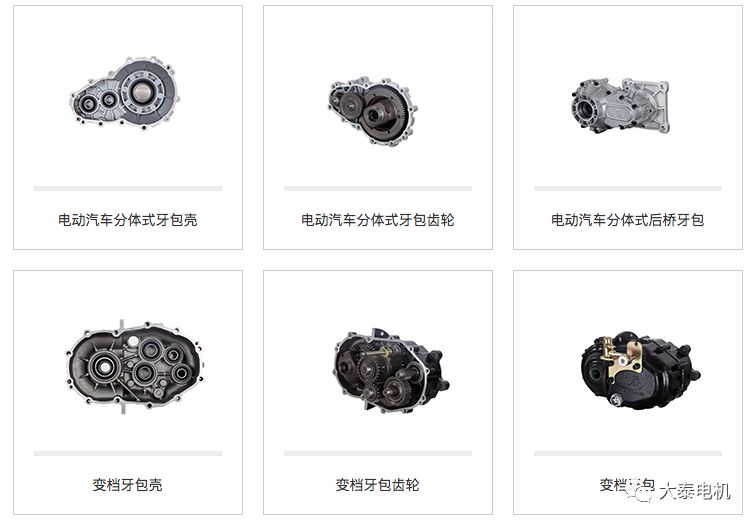

3.分體后橋

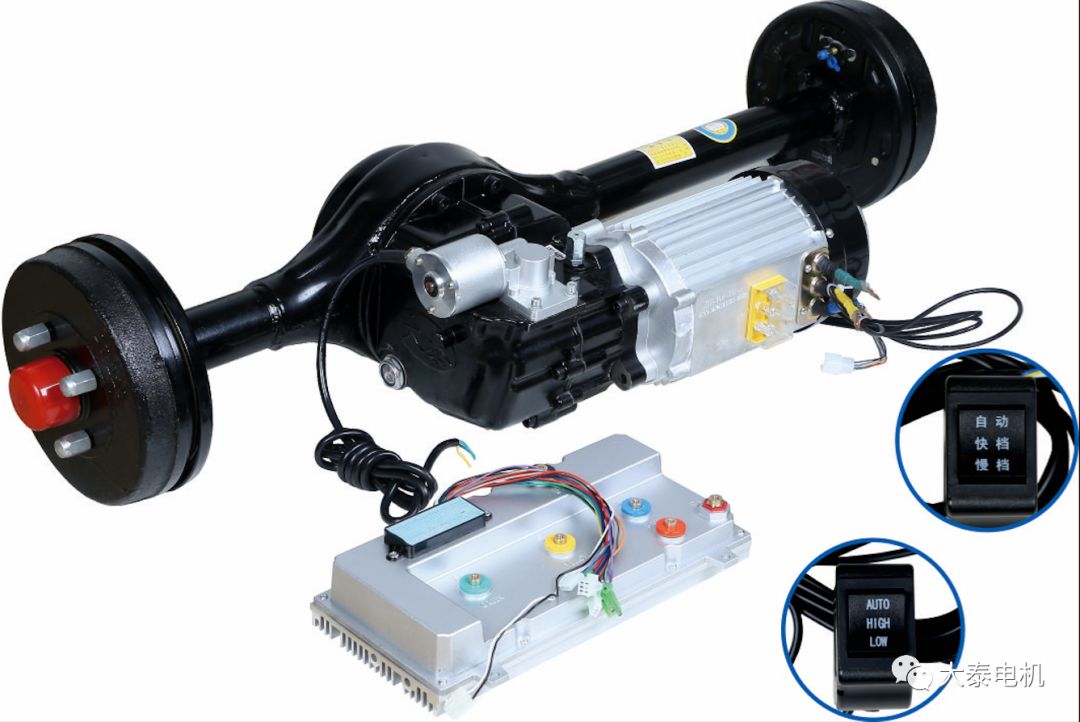

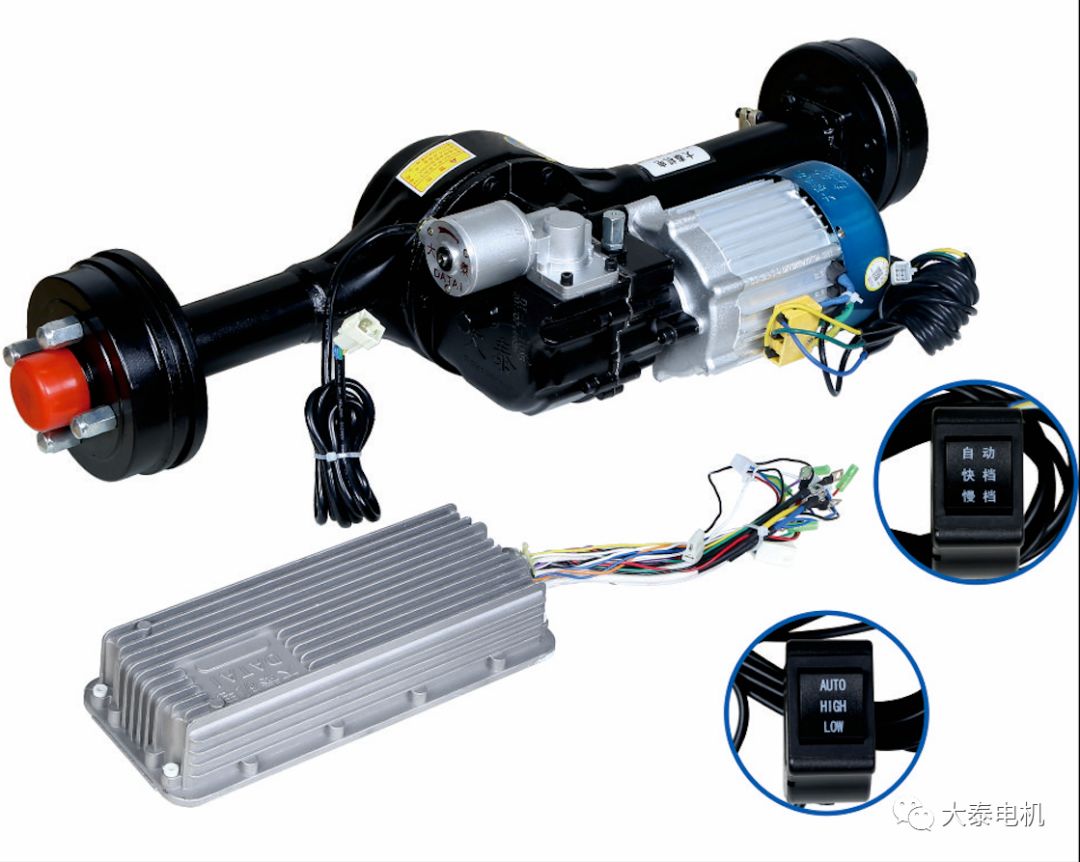

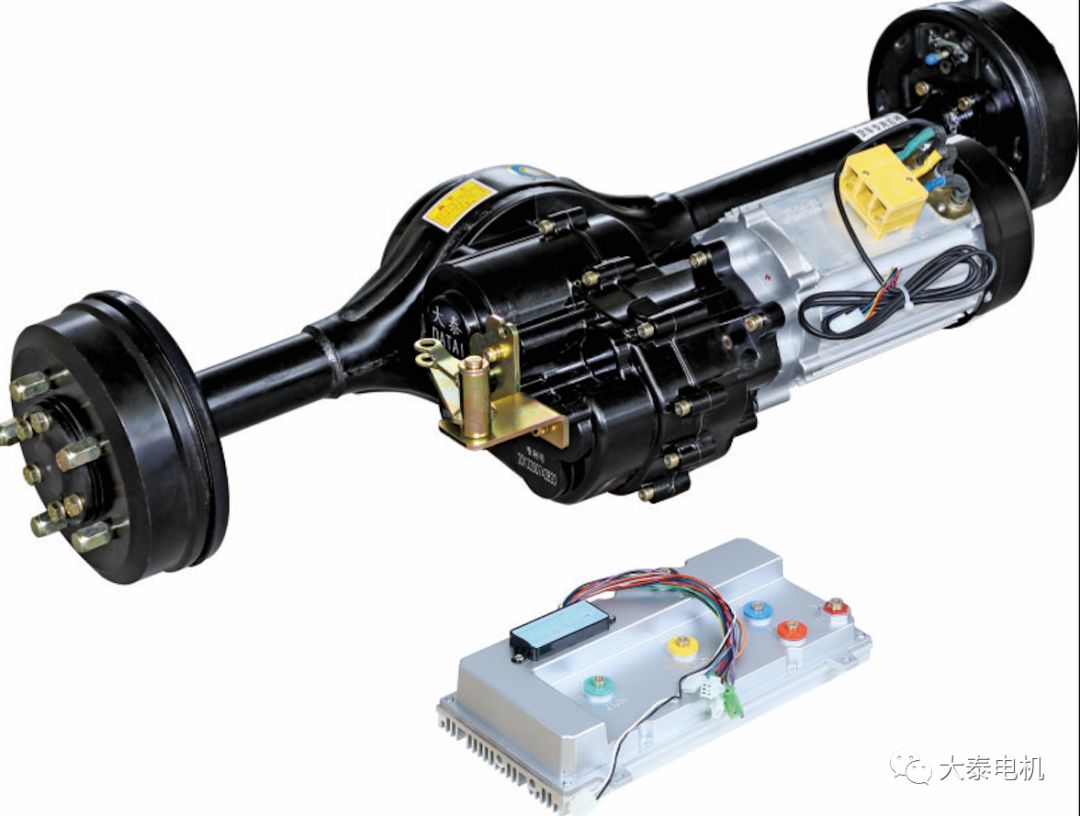

4.全自動變檔后橋

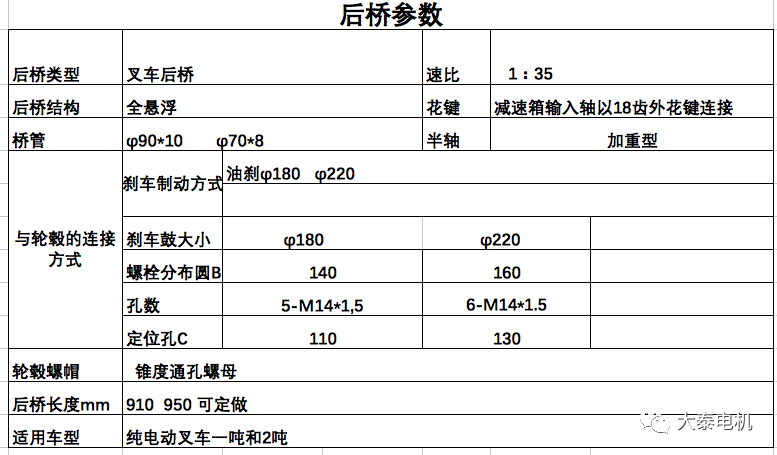

5.叉車后橋

6.四檔變速后橋

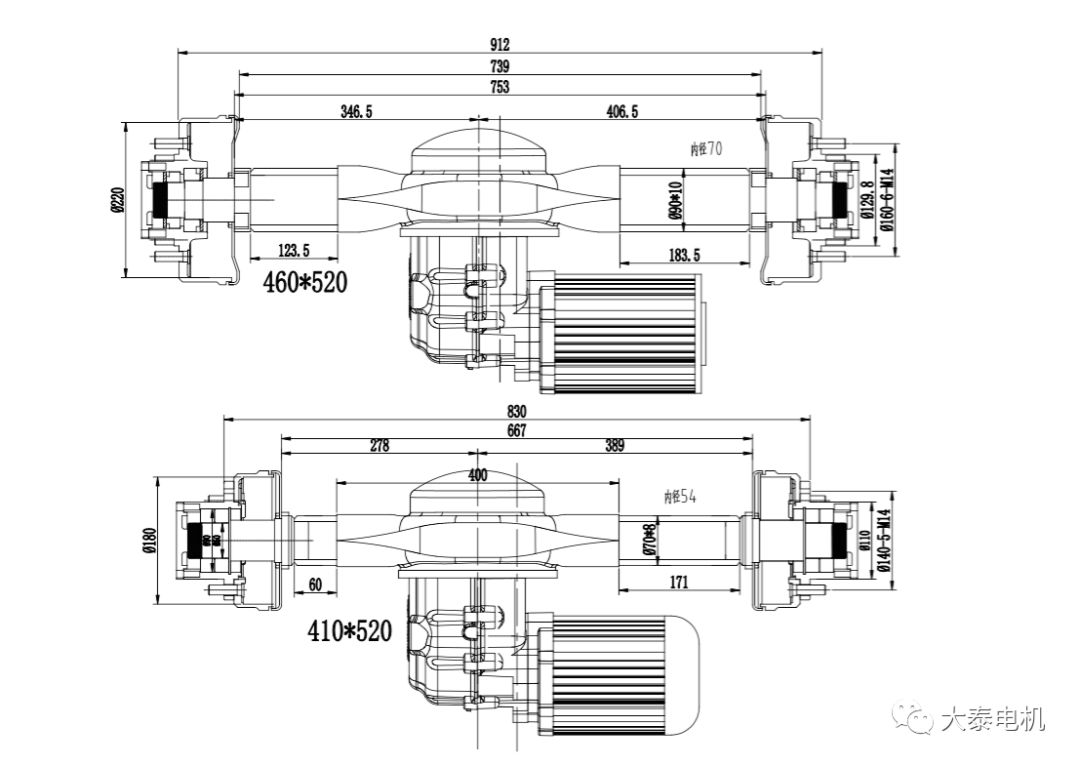

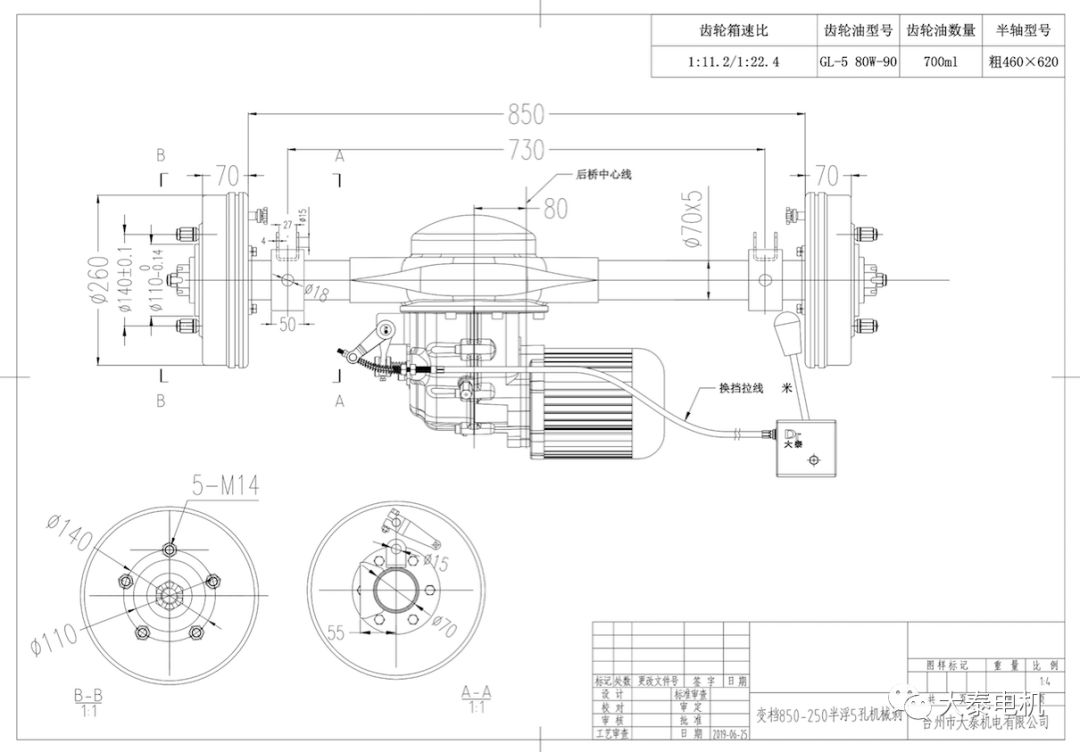

四.后橋外形安裝尺寸：

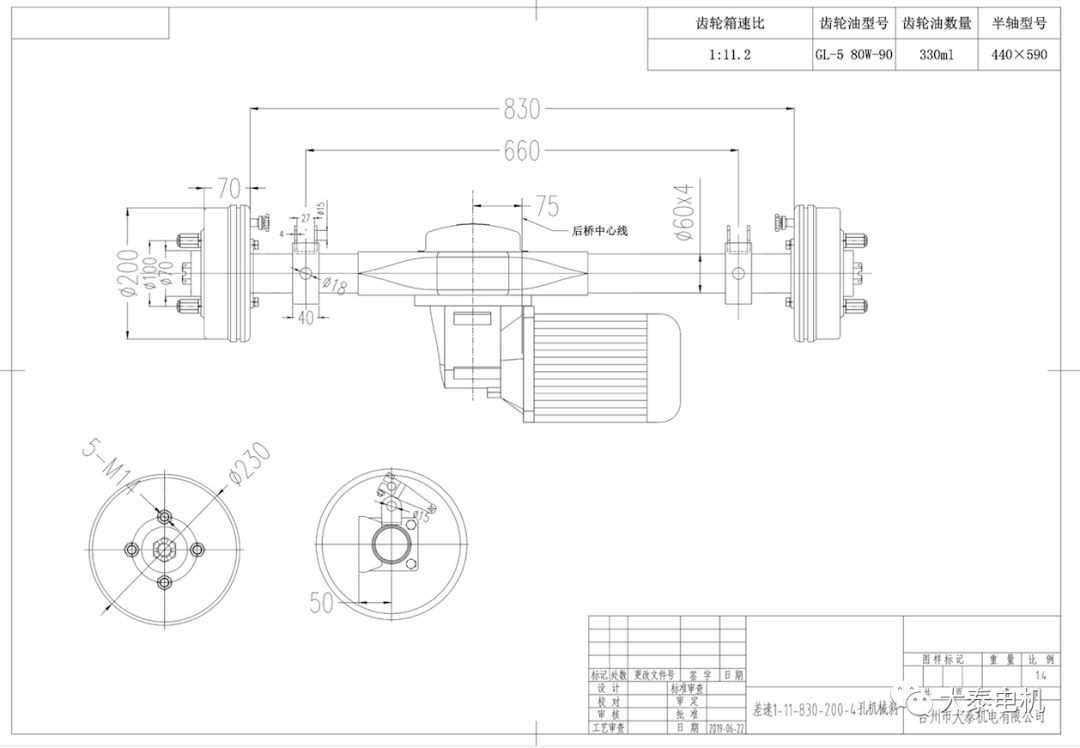

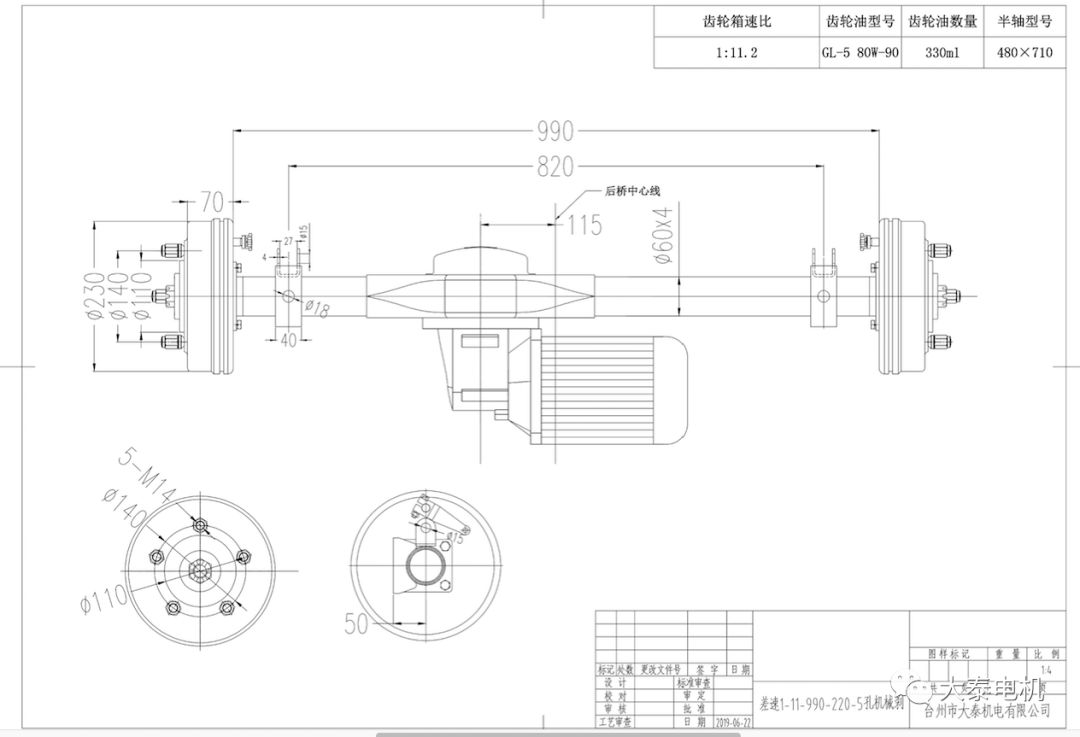

差速后橋220五孔機械剎

差速后橋200四孔機械剎

變檔后橋250半浮五孔機械剎

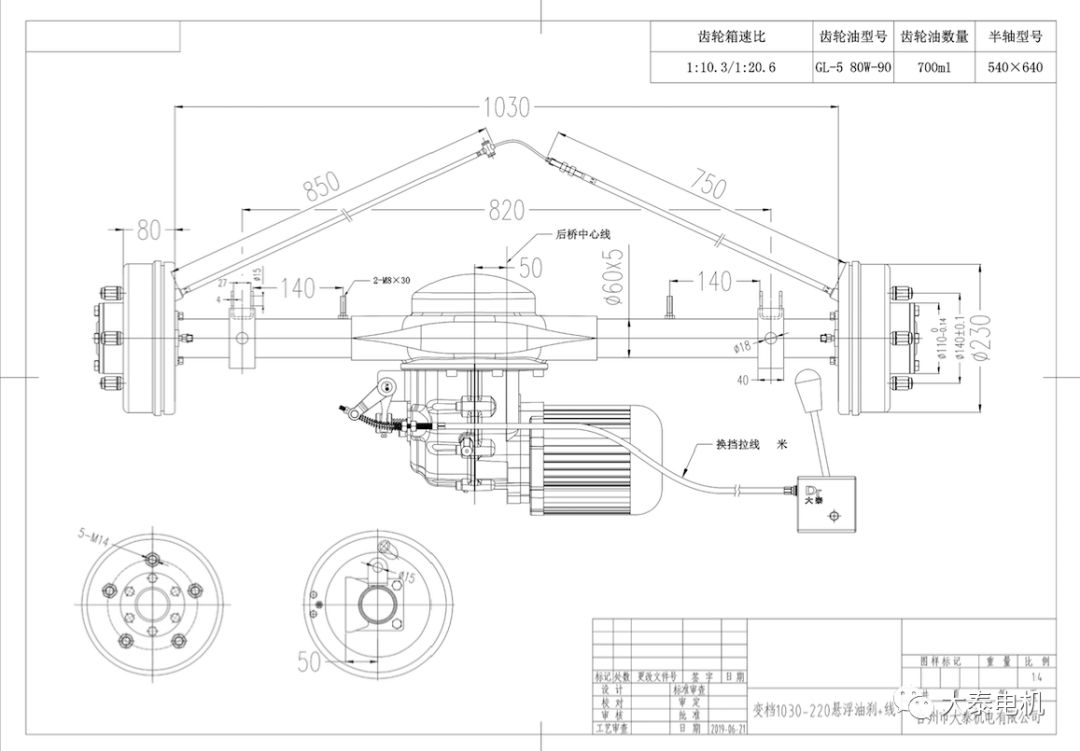

變檔后橋220懸浮油剎

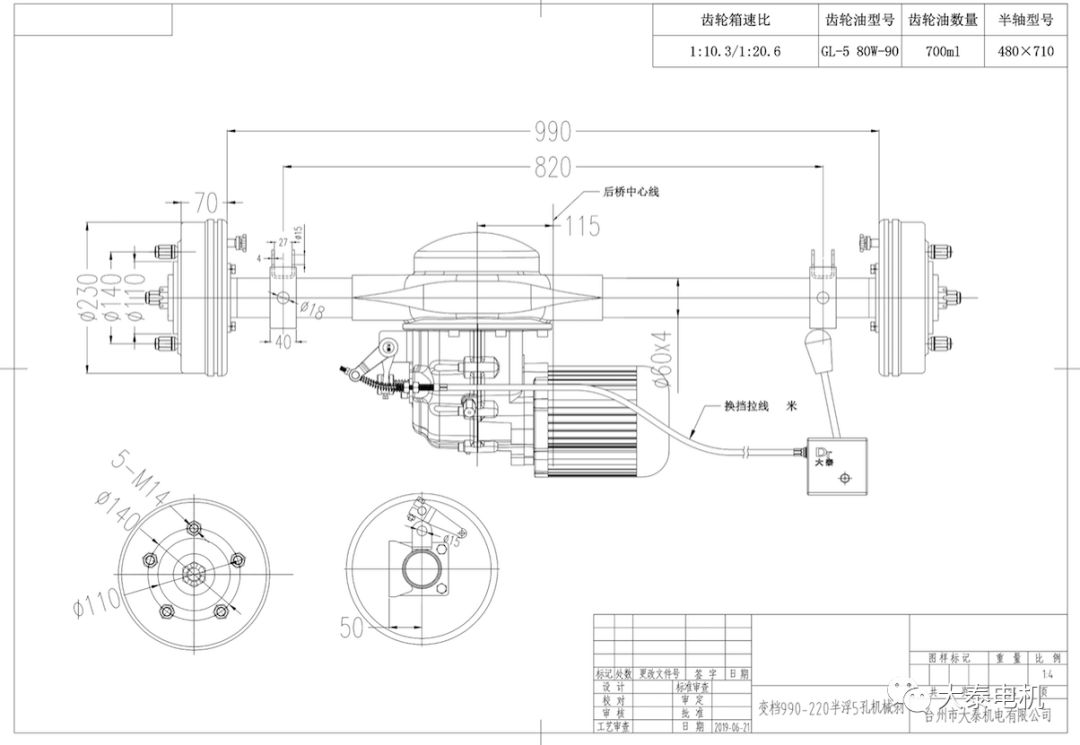

變檔220半浮五孔機械剎

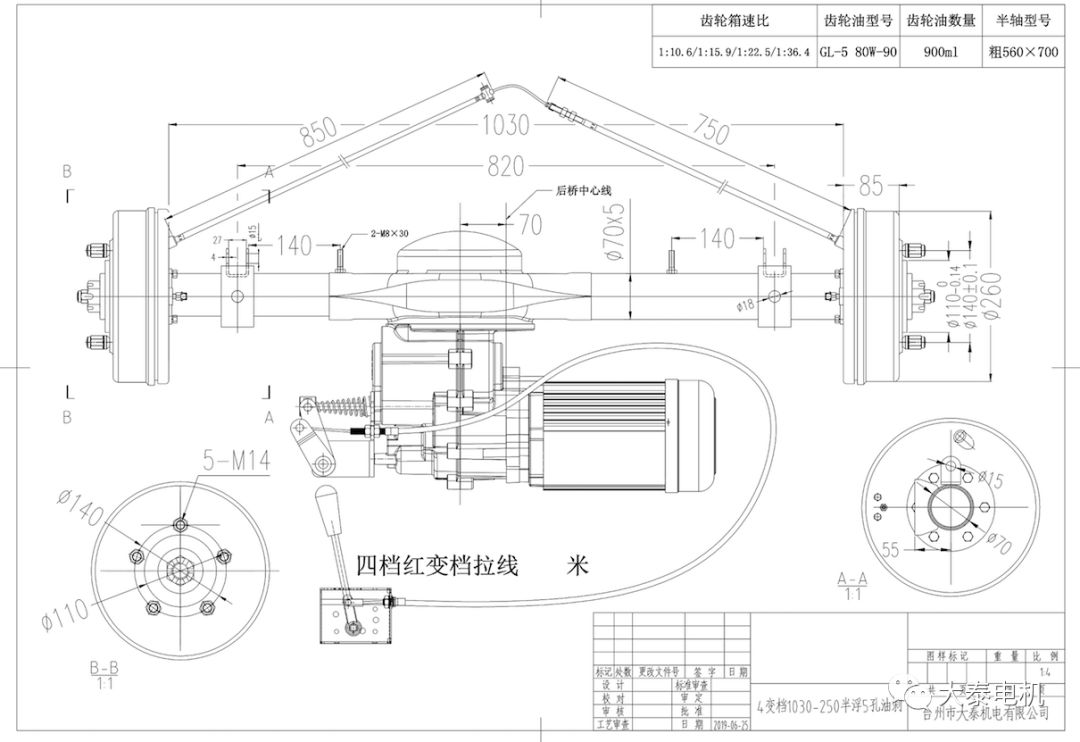

四檔變檔后橋250半浮五孔油剎

叉車后橋2噸和1噸

五.注意事項:

1.產品出廠時已加注18#雙曲線齒輪油750ml,每運行2個月檢查一次，每運行2000km更換一次。

2.后橋與電機安裝螺絲需緊固，不得漏裝，螺絲用8.8級以上。

3.后橋安裝好后，加油口螺絲一定要更換成出氣孔螺絲。

六.產品售后服務

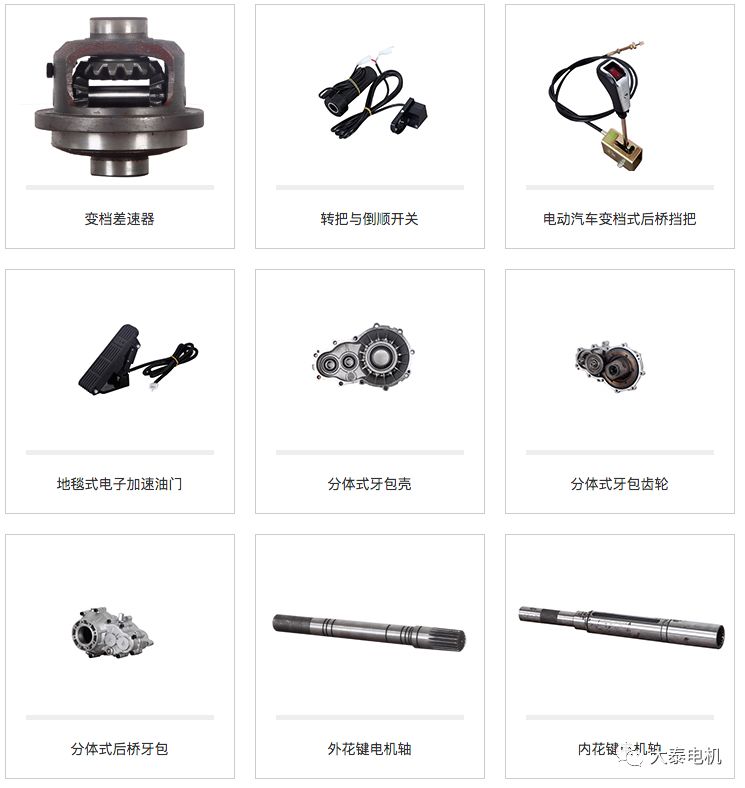

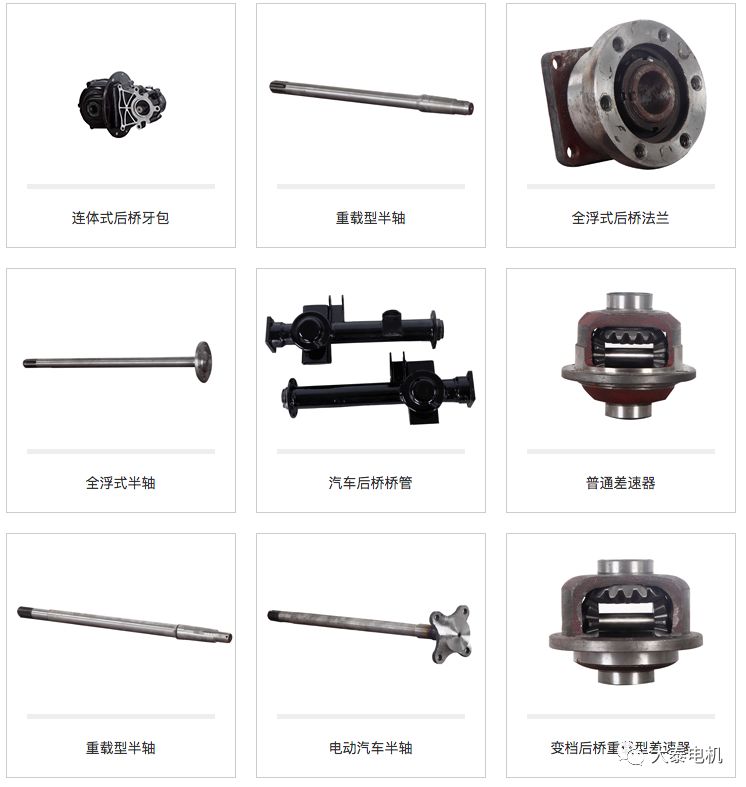

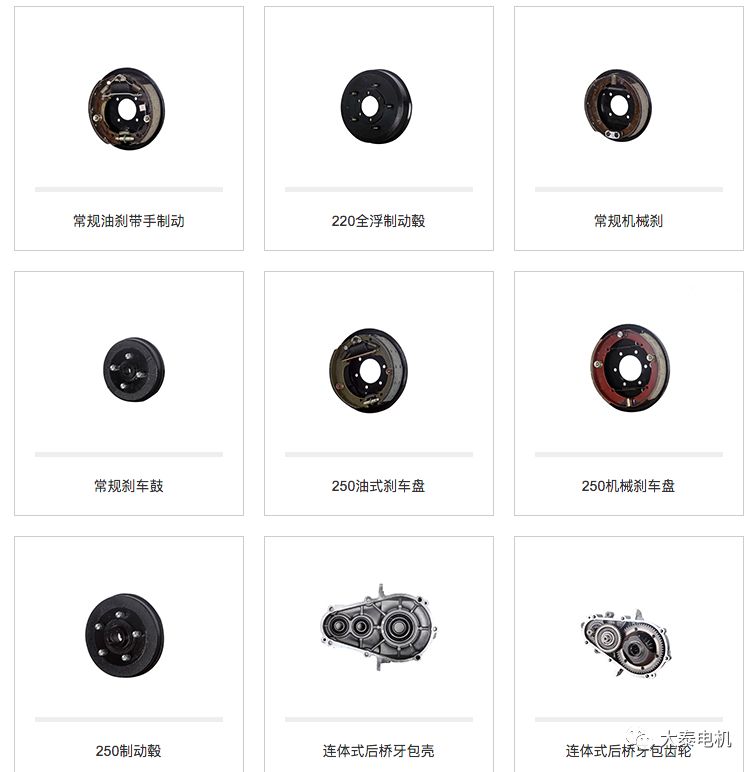

七.產品配件

八.常見故障及排除方法：

1.齒輪油從半軸油封處向外滲漏，可能是油封座老化磨損松動造成油封和軸頸的磨損間隙增大或表面有溝槽等都有可能造成滲漏，如果是上述原因應更換油封并重新裝配.

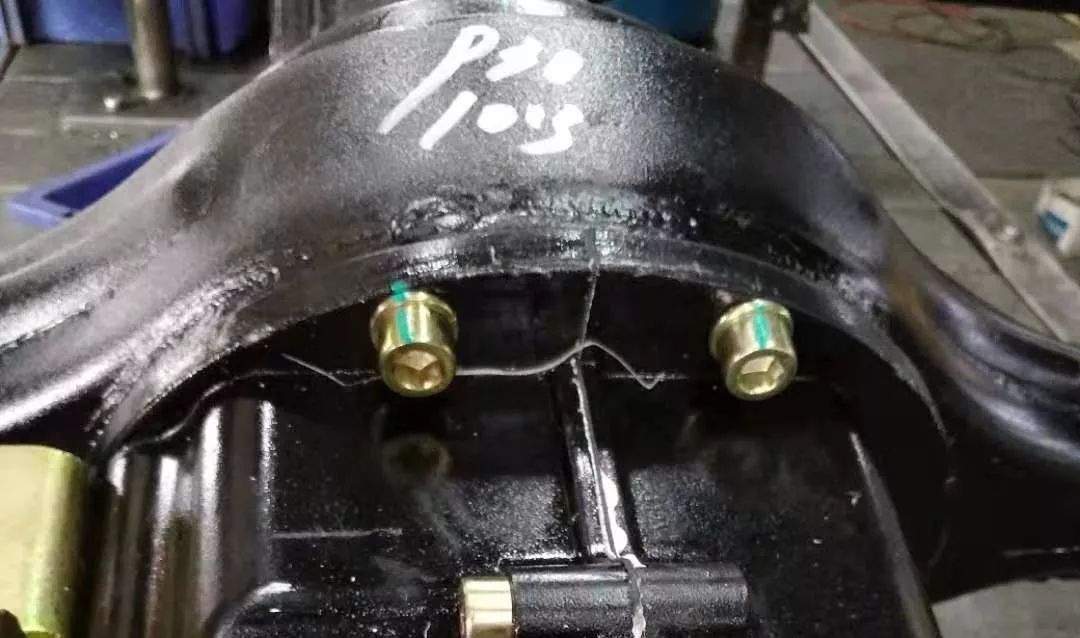

2.若從差速器殼體及軸承座處漏油，則為差速器殼體與軸承處的螺栓松動或殼體有裂紋。排除方法為擰緊螺栓修補裂紋。

3.加油量超過規定界面時油會自動流出，排除方法為放油到標準油量線內。

4.通氣孔堵住，造成橋殼內壓力升高，油會結合面處，油封處滲出，更換或清理出氣口螺母。

后橋發熱

 故障表現為橋殼內溫度異常燙手，嚴重時有燒焦氣溫或冒煙現象

1.手摸各個軸承擋部位感到燙手，說明軸承損壞或過緊，應重新更換。

2.若軸承發熱則先檢查橋殼內油平面是否符合規定，齒輪油不足或間隙過小都會造成后橋整體過熱。齒輪油不足時應加注油量足夠，若油量足夠則說明齒輪齒合間隙過小，應予以調整。

剎車失靈

1 檢查剎車連接系統螺栓是否有松動，調整剎車螺紋桿到合適位置，越緊螺母剎車塊越脹開說明剎車效果越好。

2 觀察剎車桿調整螺母已調整到盡頭，說明剎車塊磨損嚴重，需更換剎車塊

3 尖嘴鉗取下后軸螺母的固定銷。

4 用扳手取下后軸固定螺母，用支架將齒輪支起，從車上取下后輪。

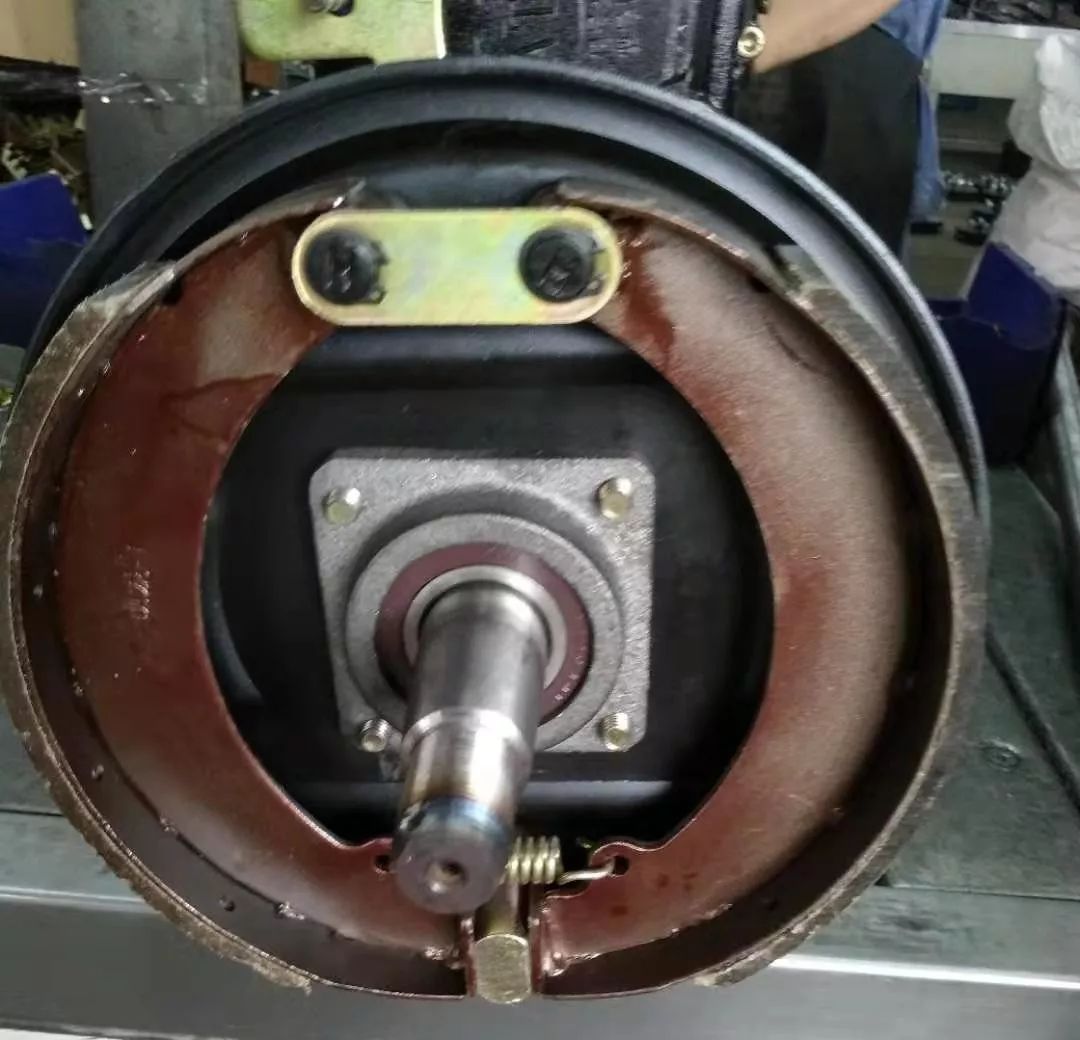

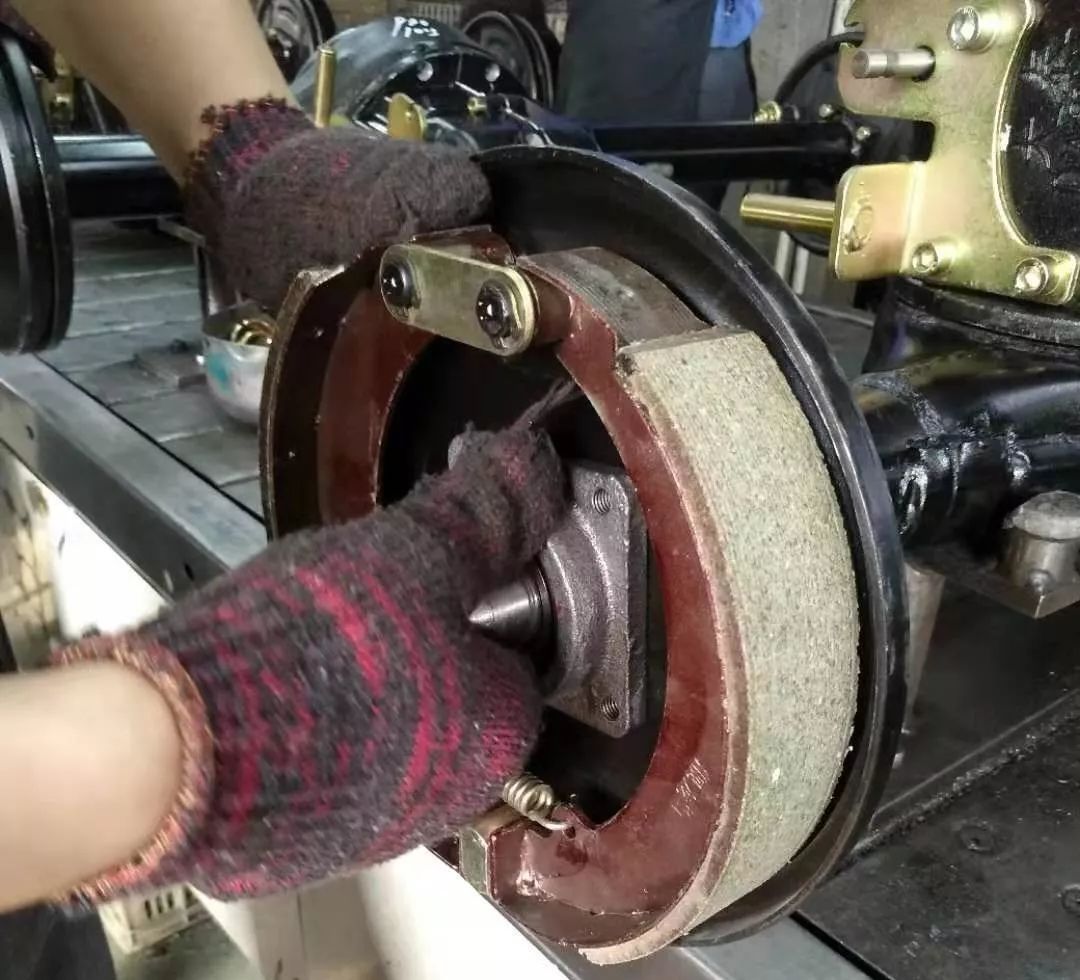

5 用錘子對準剎車鼓，加快木頭防止損傷螺紋，用錘子擊打木頭，取下剎車鍋和舊剎車塊。

6 找到相同型號的剎車塊，更換安裝好。

7  先將平鍵放入鍵槽內，然后將車輪安裝好，用扳手固定好螺母。

8 用銷子將軸螺母銷好，然后將車架取下，調整好剎車調整螺母，試驗剎車效果正常后故障排除。

油剎剎車故障及排除

1 檢查剎車油壺，油標是否正常，油不足需將剎車油添加到標準位置。

2 檢查剎車油管是否破損漏油，更換剎車油管。

3 腳踩剎車觀看剎車總泵到剎車分泵是否出油，油壓是否正常，如無則需更換剎車分泵或總泵，或油管堵塞。

4 調整剎車塊間隙，位置在剎車片下側有皮塞堵住。用一字螺絲刀撥動調節齒輪往上撥剎車塊越脹開，剎車越緊，調到合適試驗剎車。

5 剎車蹄塊磨損，更換剎車塊（方法與更換機械剎一致）

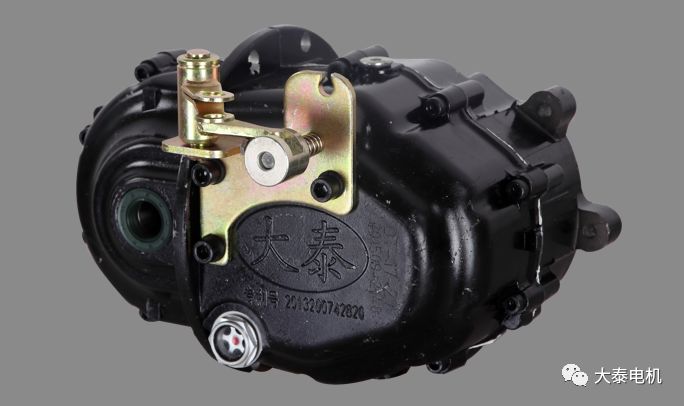

全懸浮變檔后橋差速箱更換步驟:

1.找到后橋差速底部放油口螺絲，用內六角扳手?jǐn)Q開將油排出放干。

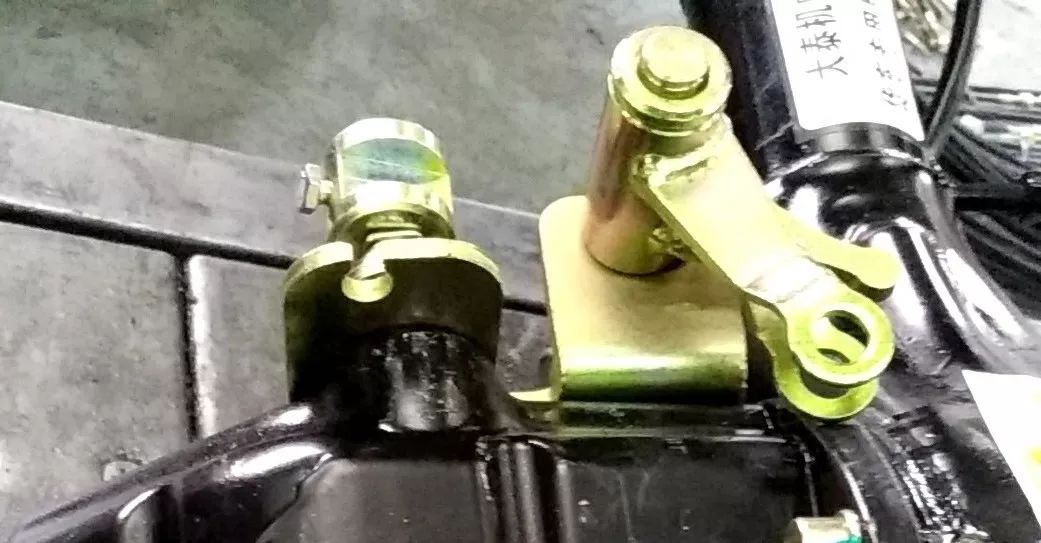

2.將掛擋線及支座用工具去掉，電機也用工具拆卸下來。

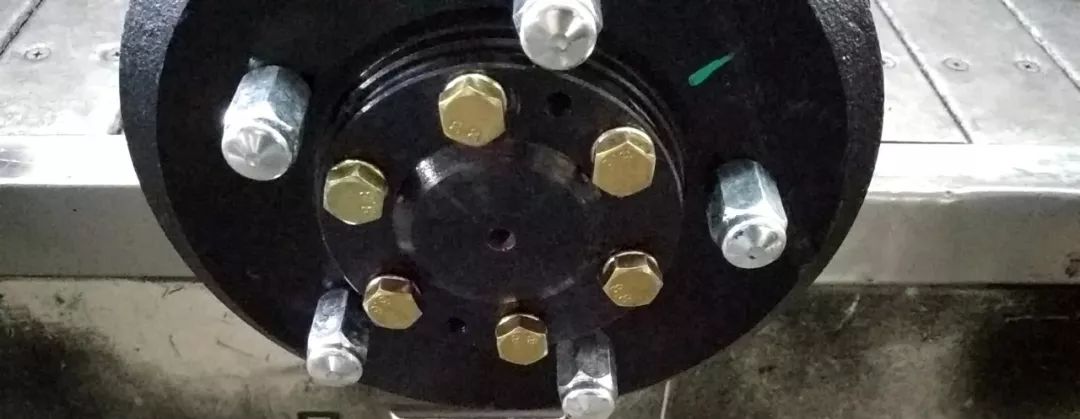

3.找到車輪兩邊半軸位置，先用扳手把M8螺栓松掉取出。

4.找到半軸面M6螺紋孔用扳手將螺栓上入螺紋孔內擰緊半軸退出，取下半軸，左右兩邊一致。

5.用扳手將差速箱內六角螺栓擰出并取下差速箱。

6.拿出相同型號新的差速箱放入橋包內，注意方向和孔位對準確。

7.用M8內六角螺栓將差速箱固定住并擰緊螺栓。

8.檢查左右兩邊半軸齒并確認是否損壞。

9.將左右兩邊半軸依次插入橋管，輕輕轉動將半軸齒外花鍵插入變速箱內花鍵與剎車鍋面平。

10.用M8外六角螺栓將半軸固定并擰緊。

11.將掛擋線及支座和電機裝配好。

12.打開加油口螺栓加注0.8升雙曲線齒輪油，用出氣孔螺栓將其擰緊。

13.調試掛擋，測試車輛行駛無異常。

半懸浮變檔后橋差速箱更換步驟：

1.找到后橋差速箱底部放油口螺栓，用內六角扳手扭開將油排出放干。

2.將掛擋線及支座用工具去掉,電機也用工具拆下來。

3.用手將紅色防護殼去掉，用尖嘴鉗取下后軸開口螺母固定銷，再用扳手取下開槽螺母。

4.將車輛用工具把車輪支撐離地，并取下兩邊后輪。

5.用錘子對準后橋半軸，加塊木塊防止螺紋損壞，用錘子敲打半軸，取下剎車鍋。

6.用扳手從剎車盤內將螺栓扭掉，取下剎車盤和半軸。

7.用內六角扳手將差速箱螺栓擰出，取下差速箱。

8.拿出相同型號新的差速箱放入橋包內，注意方向和孔位對準確。

9.用M8內六角螺栓將差速包固定住，并擰緊螺栓(擰螺栓時要順暢避免壞牙）

10.檢查左右兩邊半軸齒確認是否磨損。

11.將剎車盤和半軸一起插入橋管，輕輕轉動半軸齒外花鍵插入差速箱內花鍵中，與橋管固定座齊平。

12.用M8外六角螺栓將剎車盤和半軸固定并擰緊螺栓。

13.將剎車鍋套入剎車盤上（注意方鍵與軸槽要一致）。

14.方鍵敲入鍵槽內，將開槽螺母擰緊并插上開口銷套上防護套。

15.轉動剎車鍋，檢查是否裝配好，無異響。

16.將后輪套上后橋并擰緊后橋螺母。

17.將掛擋線和電機及支座安裝好。

18.打開加油口螺栓，加注0.8升雙曲線齒輪油，用出氣孔螺母將其擰緊。

19.調試掛擋，將車輛放回地面，測試車輛行駛無異常。

九.儲存·運輸

倉庫保持通風，通光，通氣，無腐蝕性氣體，產品堆放離地，隔墻，防潮。

在運輸過程中要穩妥有序，禁止野蠻裝卸，防止跌落。

十.聯系我們

臺州市大泰機電有限公司

技術部： 13373657888（蔡工）

銷售部： 18958689888（梁經理）

               13305769888（孫經理）

外貿部： 18958512573（李經理）

售后部：13185624500（尤經理）

網址：   http:// www.liberalartsduq.com

地址：臺州市黃巖區院橋鎮鑒湖山頭陳村
